Нефтяные и кислотоустойчивые Pn16 углеродистые стали гибкие концентрические редукторные резиновые сцепления

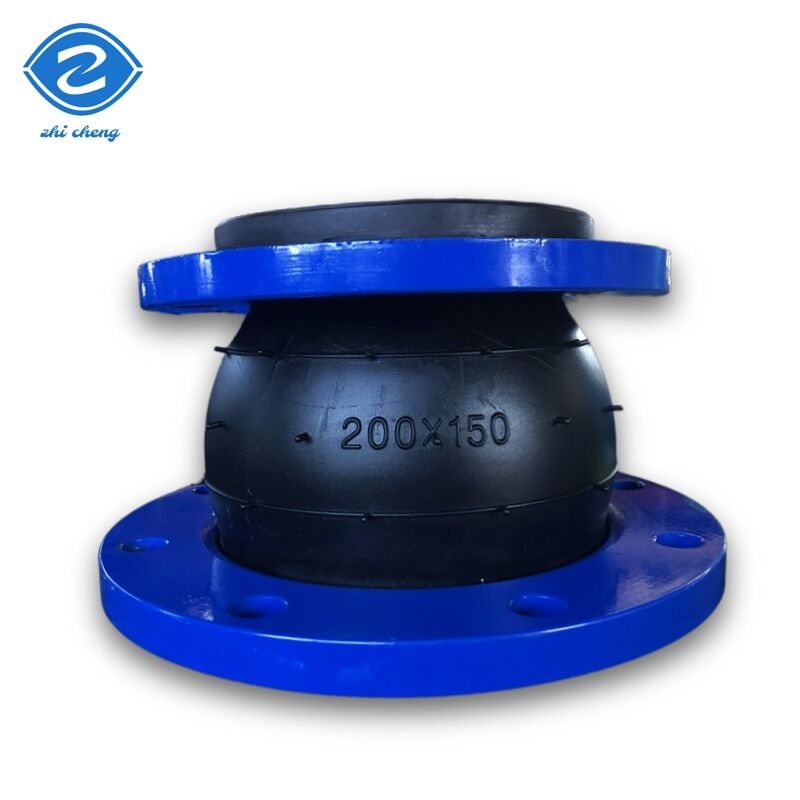

Концентрический, но различного размера резиновый расширительный соединение - это гибкий компенсационный элемент, используемый для соединения
Центровые линии его двух фланцев совпадают (концентричны), но диаметры различны
(DN200 до DN150). Он компенсирует смещение через его резиновый корпус.
Ключевые особенности:
- Хорошая эластичность для уменьшения вибрации и шума
- Соединение фланца SS304
- Конструкция однокуловых резиновых расширительных мельниц
Почему выбрать продукцию ZHICHENG?
- 24-часовой онлайн-сервис - поддержка в любое время и в любом месте
- 100% проверка качества перед отправкой
- Сильный производственный потенциал и строгий контроль качества
Спецификации материала
| Нет, нет. |
Имя |
Материал |
| 1 |
Внешняя/внутренняя резина |
NR, EPDM, NBR, неопрен и т.д. |
| 2 |
Рама |
Ткань из нейлоновых шнуров |
| 3 |
Кольцо под давлением |
Провод из стали |
| 4 |
Фланц |
Оцинкованная углеродистая сталь, лакокрасочное дюктильное железо, нержавеющая сталь и т.д. |
Условия эксплуатации
| Параметр |
Стоимость |
| Рабочая температура |
-15°C~80°C (-30°C~150°C) |
| Рабочее давление |
6-40 бар (PN6-PN40) |
| Испытательное давление |
1.5 раз рабочего давления |
| Взрывное давление |
2 раза рабочего давления |
| Применимые носители |
Воздух, вода, сточные воды, морская вода, кислоты, щелочи, нефть и т.д. |
Основные размеры соединения
| Номинальный диаметр |
Длина (мм) |
Сдвиг оси (мм) |
Горизонтальное движение (мм) |
Угол отклонения (a1+a2)° |
Специальная длина (мм) |
| 32 (1 1/4") |
95 |
9 |
6 |
15° |
130/150/200 |
| 40 (1 1/2") |
95 |
10 |
6 |
15° |
130/150/200 |
| 50 (2") |
105 |
10 |
7 |
15° |
130/150/200 |
| 65 (2 1/2") |
115 |
13 |
7 |
15° |
130/150/200 |
| 80 (3") |
135 |
15 |
8 |
15° |
130/150/200 |
| 100 (4") |
150 |
19 |
10 |
15° |
130/200 |
| 125 (5") |
165 |
19 |
12 |
15° |
130/150/200 |
| 150 (6") |
180 |
20 |
12 |
15° |
130/150/200 |
| 200 (8") |
210 |
25 |
16 |
15° |
130/150/200 |
| 250 (10") |
230 |
25 |
16 |
15° |
130/150/200 |
| 300 (12") |
245 |
25 |
16 |
15° |
130/150/200 |
Примечание: Размерные диапазоны от DN25-3000 все доступны, специальный размер и длина также могут быть настроены.
Пожалуйста, свяжитесь с нами для получения точных данных.
Описание продукта
Резиновые расширительные соединения состоят из внутренней и внешней резины, слоя шнура и стальной проволоки,
которые вулканизируются, а затем соединяются с металлическими фланцами или свободными рукавами с параллельными соединениями.
Он широко используется в различных системах трубопроводов.
Резиновые расширительные соединения позволяют четырехсторонние движения, и они сформированы из
Этот дизайн уменьшает вибрацию и шум, а также компенсирует
тепловое расширение и сокращение, вызванное изменением температуры.
Производство
ZHICHENG имеет строгую систему контроля качества, стандартные производственные процессы,
и стандартизированные заводские испытания, чтобы убедиться, что каждый продукт соответствует требованиям клиентов
и обеспечивает высококачественную работу.
Упаковка и перевозка
Опаковка
- Внутренняя упаковка: пластиковая пленка с картонными чехлами
- Внешняя упаковка: деревянные чехлы (обычно 1100 мм × 1100 мм × 1100 мм)
Морская перевозка
Транспорт: морским или воздушным транспортом.
Установка продукта
Мы предоставляем полные инструкции по установке, примечания и инструкции по техническому обслуживанию при каждом заказе.
Ниже приведен пример установки резинового расширительного соединения DN1800.
Часто задаваемые вопросы
Вопрос: Вы торговая компания или производитель?
О: Мы являемся производителями резиновых расширителей, металлических расширителей, гибких шлангов,
разборка стыков, стыковки для триммера, адаптеры фланцев и фланцев с более чем 30-летним опытом.
В: У вас есть каталог?
Ответ: Да, да. Пожалуйста, сообщите нам по электронной почте или через мессенджер, и мы отправим вам наш каталог.
Вопрос: Вы можете предоставить чертежи и техническую информацию?
О: Да, наш специализированный технический отдел разработает и предоставит чертежи и технические данные.
Вопрос: Вы предоставляете образцы? Они бесплатны или вы взимаете плату за них?
О: Да, мы можем предоставить образцы бесплатно, но транспортные расходы несет заказчик.
Вопрос: Можно ли производить продукцию по требованиям заказчика?
О: Да, вышеперечисленные спецификации являются стандартными спецификациями, и мы можем проектировать и производить по требованию.
