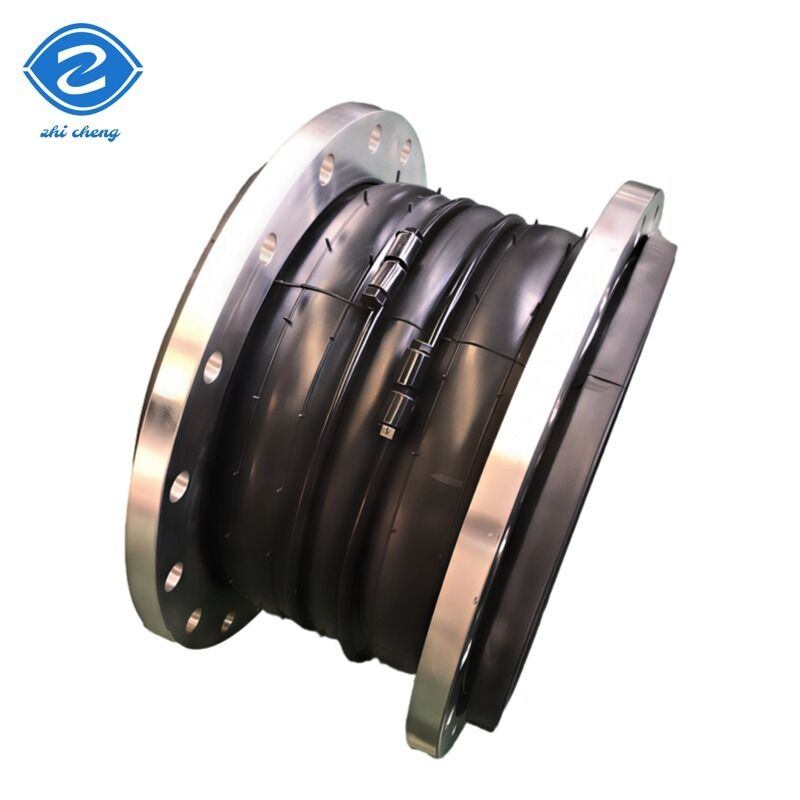

SS304 Фланцевая двойная сферическая резиновая расширительная суставка
Провинция Хэнань Zhicheng Valve & Fittings Manufacturing Co.
Наша миссия: сосредоточиться на деталях продукта, стимулировать инновации и удовлетворять потребности пользователей.
Наши ценности: честность и стандартизация, сотрудничество и взаимовыгода
Двойной арки расширения соединения характеризуется точно формованный эластичный композитный материал усиленный с несколькими слоями
Дизайн арки обеспечивает плавный, безтурбулентный поток жидкости, что делает его подходящим для обработки технологических жидкостей.
содержащие суспендированные твердые вещества.
Спецификации продукции
Состав материала
| Нет, нет, нет. |
Компонент |
Материал |
| 1 |
Внешняя/внутренняя резина |
NR, NBR, EPDM, SBR, BR и т.д. |
| 2 |
Рама |
Ткань из нейлоновой карточки |
| 3 |
Кольцо под давлением |
Провод из стали |
| 4 |
Фланц |
Q235 Углеродистая сталь, 304 нержавеющая сталь и т.д. |
Технические условия
| Параметр |
Тип 1 |
Тип 2 |
Тип 3 |
| Рабочее давление (kg f/cm2) |
1.0(10) |
1.6(16) |
2.5 ((25) |
| Взрывное давление (kg f/cm2) |
2.0(20) |
3.0(30) |
4.5 ((45) |
| Значение вакуума (mmHg) |
2.0(20) |
86.7 ((650) |
100 ((750) |
| Применимая температура |
-15°C ~ +80°C (-30°C ~ + 150°C специально) |
| Применимые СМИ |
Воздух, сжатый воздух, вода, морская вода, горячая вода, масло, кислоты и щелочи и т.д. |
Основные измерения соединения
| Номинальный диаметр (DN) |
Длина |
Осяное смещение |
Горизонтальное смещение |
Угол сгиба |
| 32 мм. |
95 мм |
Расширение: 6 мм, сжатие: 9 мм |
9 мм |
15° |
| 40 мм (11⁄2") |
95 мм |
Расширение: 6 мм, сжатие: 10 мм |
9 мм |
15° |
| 50 мм (2") |
105 мм |
Расширение: 7 мм, сжатие: 10 мм |
10 мм |
15° |
| 65 мм (21⁄2") |
115 мм |
Расширение: 7 мм, сжатие: 13 мм |
11 мм |
15° |
| 80 мм (3") |
135 мм |
Расширение: 8 мм, сжатие: 15 мм |
12 мм |
15° |
| 100 мм (4") |
150 мм |
Расширение: 10 мм, сжатие: 19 мм |
13 мм |
15° |
| 125 мм (5") |
165 мм |
Расширение: 12 мм, сжатие: 19 мм |
13 мм |
15° |
| 150 мм (6") |
180 мм |
Расширение: 12 мм, сжатие: 20 мм |
14 мм |
15° |
| 200 мм (8") |
210 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 250 мм (10") |
230 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 300 мм (12") |
245 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 350 мм (14") |
255 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 400 мм (16") |
255 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 450 мм (18") |
255 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 500 мм (20") |
255 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 600 мм (24") |
260 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 700 мм (28") |
260 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 800 мм (32 дюйма) |
260 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 900 мм (36") |
260 мм |
Расширение: 16 мм, сжатие: 25 мм |
22 мм |
15° |
| 1000 мм (40") |
260 мм |
Расширение: 18 мм, сжатие: 26 мм |
24 мм |
15° |
| 1200 мм (48") |
260 мм |
Расширение: 18 мм, сжатие: 26 мм |
24 мм |
15° |
| 1400 мм (56") |
350 мм |
Расширение: 20 мм, сжатие: 28 мм |
26 мм |
15° |
| 1600 мм (64") |
350 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 1800 мм (72") |
350 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 2000 мм (80") |
420 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 2200 мм (88") |
420 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 2400 мм (96") |
420 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 2600 мм (104") |
450 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 2800 мм (112") |
450 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
| 3000 мм (120") |
500 мм |
Расширение: 25 мм, сжатие: 35 мм |
30 мм |
10° |
Для быстрой цитаты, пожалуйста, укажите:
- Тип среды, протекающей через резиновый расширительный соединение (вода, масло и т.д.)
- Номинальный диаметр резинового расширительного соединения
- Тип резинового расширительного соединения (равномерная или уменьшающая форма)
- Материал из каучука и фланца (EPDM, нержавеющая сталь и т.д.)
- Стандарт фланца (ANSI, DIN и т.д.)
- Номинальное давление (150 фунтов или 300 фунтов)
- Длина резиновой сферы
- Общее необходимое количество
Ключевые преимущества
Высокая устойчивость к давлению
Сферическая конструкция с усиленной конструкцией обеспечивает исключительную устойчивость к внутреннему давлению
Поглощение вибрации и шума
Отличное поглощение вибраций, шума и ударов
Гибкая компенсация передвижения
Компенсирует удлинение, сжатие, боковое и угловое движение
Классификация продукции
Многочисленные категории доступны для удовлетворения различных требований к заявке
Упаковка и доставка
Опции доставки:
- FedEx/DHL/UPS/TNT для образцов (от двери к двери)
- По воздуху или по морю для партийных товаров (LCL/FCL)
- Приемный аэропорт/порт доступен
- Принимаются экспедиторы, указанные клиентом
- Переговорные методы перевозки
Часто задаваемые вопросы
Вы можете сделать продукт по требованию клиента?
Да, мы можем изготовить по вашим требованиям.
Какие у вас условия оплаты?
T/T (30% депозит, 70% баланс до доставки), L/C на месте.
Где ближайший порт погрузки?
Шанхай, Циндао или Тяньцзинь, Китай.
Как вы можете гарантировать качество или какую-либо гарантию?
В случае возникновения каких-либо проблем с качеством во время использования продукты могут быть возвращены или обработаны в соответствии с требованиями потребителей.
Вы принимаете небольшие заказы?
Да, мы принимаем небольшие заказы.
Каково ваше время доставки?
По морю или по воздуху.Обычно от 7 до 14 дней для доставки, в зависимости от количества заказа.
